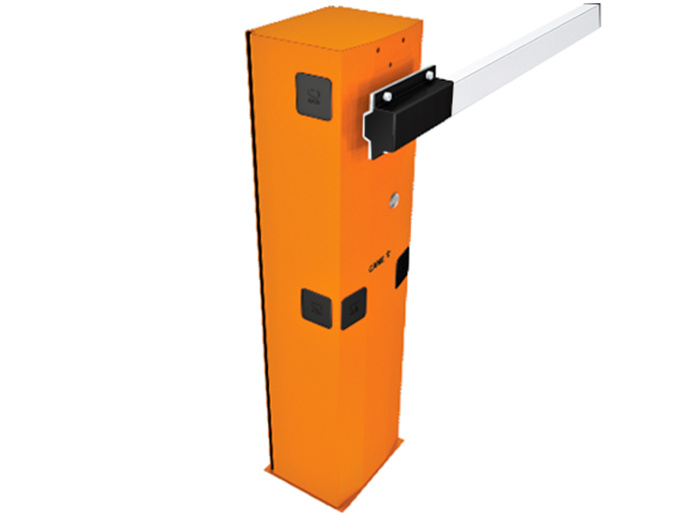

CAME G4000DX combo KIT Комплект шлагбаума для правостороннего монтажа
•
TEST

CAME G4000DX combo KIT Комплект шлагбаума для правостороннего монтажа

Арт. 000010

Арт. произв. G4000DX KIT

Отзывов: 0

Все товары производителя

Цена: Цена нашего интернет магазина при заказе через сайт

75 400

Опт: Цена для монтажных организаций, постоянных клиентов и интернет магазиновЗапросить

Купить

Купить в 1 клик Купить в WhatsApp

Основные отличия:

4.2 м, прямоугольная стрела, 2 - 6 с

Характеристики:

Все характеристики

Производитель

CAME

Готовый комплект

Да

Длина стрелы, м

4.2

Время открытия, с

2 - 6

Форма стрелы

Прямоугольная

Ширина, мм

260

Длина, мм

270

Монтаж: 8 812 426-99-66

Описание CAME GARD 4000 COMBO CLASSICO:

Автоматика для проезда до 3.5 м. Шлагбаумы Gard, предназначенные для проездов шириной 2,5, 4 и 6,5м - это оптимальное решение для частных и общественных парковок, расположенных в жилом секторе или в местах с интенсивным автомобильным движением. Они просты в установке, не нуждаются в особых условиях для монтажа и могут быть оборудованы широким ассортиментом дополнительных устройств для полной комплектации системы.

Шлагбаумы Gard предназначены для проездов шириной до 4 м и служат оптимальным решением для управления и контроля доступа на парковки, как частного, так и общественного пользования. Модельный ряд этой серии представлен несколькими версиями, среди которых версии с мотором, рассчитанным на работу от ~230В и от 24В, а также особая версия со специальной тумбой из нержавеющей стали AISI 304 для использования в условиях агрессивной среды (местах с интенсивным автомобильным движением и в промышленных зонах).

Шлагбаумы серии Gard могут быть установлены как с левой, так и с правой стороны от контролируемого проезда. Монтажные работы просты, не занимают много времени и не нуждаются в предварительной подготовке.

Состав комплекта:

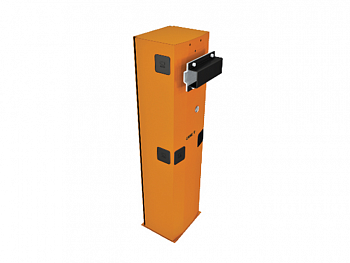

Тумба шлагбаума CAME 001G4000 - 1 шт.
Стрела прямоугольная CAME 009G0401 - 1 шт.
Наклейки светоотражающие CAME 001G0461 - 1 шт.
Накладки резиновые CAME 001G0403 - 1 шт.

Особенности:

Рекомендуется для интенсивного использования. Возможность подключения платы аварийного питания с аккумуляторами для работы при кратковременном отключении электропитания.
Electric Security Mode (ESM). Стрела шлагбаума, упираясь в препятствие, начинает движение в обратную сторону.
Возможность синхронизации двух шлагбаумов. Возможность установки стрелы с подсветкой и резиновым противоударным профилем.
Надежность САМЕ проверенная временем.
Функция автоматического закрывания с регулировкой по времени.
Регулировка чувствительности токовой системы обнаружения препятствий.
Регулировка скорости движения и скорости замедления.
Режим замедления перед остановкой в крайних положениях.

Характеристики CAME GARD 4000 COMBO CLASSICO:

Основные
Прочие
Производитель	CAME	Другие товары
Готовый комплект	Да	Другие товары
Длина стрелы, м	4.2
Время открытия, с	2 - 6	Другие товары
Форма стрелы	Прямоугольная	Другие товары
Прочие
Макс. ширина проезда (м)	4
Время открывания на 90° (с)	2 - 6
Интенсивность использования (%)	ИНТЕНСИВНОЕ
Класс защиты (IP)	54
Напряжение электропитания (В, 50 Гц)	230
Напряжение электропитания двигателя (В)	24
Макс. потребляемый ток двигателя (A)	15
Мощность (Вт)	300
Крутящий момент (Нм)	200
Диапазон рабочих температур (°C)	-20 ÷ +55
Совместимость с CAME Connect	полная
