Установка боллардов

Боллард - это выдвижной столб, он же автоматический дорожный блокиратор. В поднятом положении перекрывает проезд транспорта. В опущенном становится вровень с покрытием и не мешает машинам. Пешеходы проходят при любом положении столба.

Это не шлагбаум: нет стрелы и нет тумбы на обочине. Линию ставят на широком въезде, у фасада, во дворе или на КПП, где нужна противотаранная стойкость. Установка боллардов в Санкт-Петербурге и по РФ: подбор FAAC, CAME, Smartec, DoorHan, ZKTeco и Блокпост, схема расстановки, земляные работы, бетон, подключение и сдача в работу.

Установка автоматических
боллардов на парковке

Выдвижные столбы перекрывают въезд, не занимая место стрелой и не мешая пешеходам. В состав системы входят шахта, столб, гидростанция или блок управления, дренаж и датчики безопасности.

Управление - кнопка поста охраны, радиопульт, считыватель СКУД или распознавание номеров как часть парковочной системы.

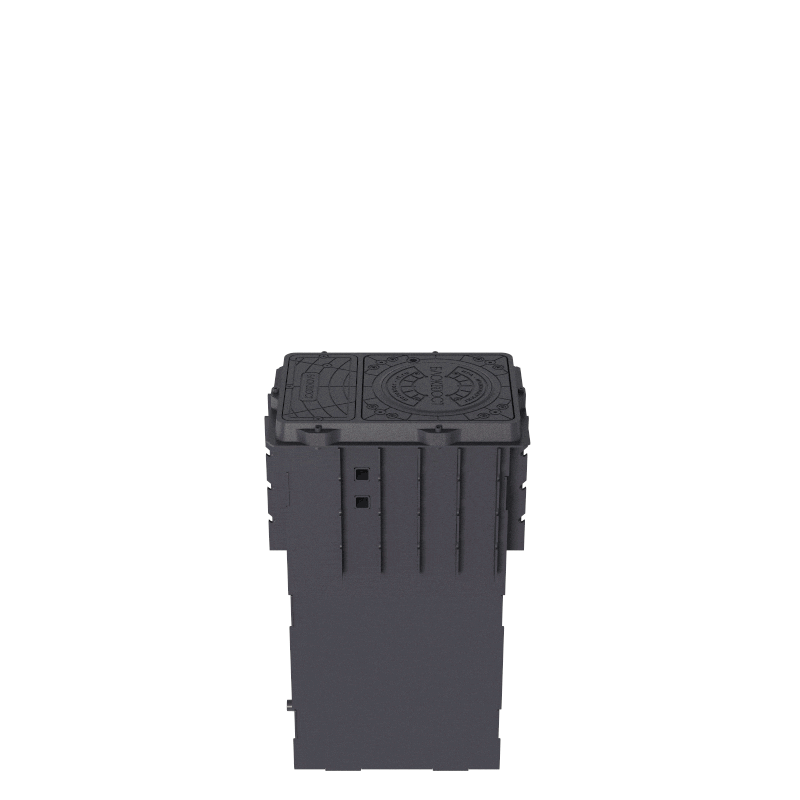

Установка противотаранных
боллардов на КПП

Класс K4 / K8 / K12, толщина стенки и глубина фундамента считаются под удар. Такие системы ставим на банки, режимные объекты, промышленные КПП и въезды, где шлагбаум удар не держит.

Монтаж противотаранных боллардов ведем по нормам производителя: выверка шахт, дренаж, гидростанция, аварийное опускание, акты скрытых работ.

Установка стационарных
боллардов

Неподвижные и съемные столбы бетонируют там, где проезд должен быть закрыт постоянно: тротуар, газон, пешеходная зона, парковочный карман.

Часто комбинируем: по краям стационарные болларды, по центру - автоматическая выдвижная линия. Ручные и телескопические модели берем на редкий служебный заезд или при мелком котловане.

Как устроена система и как ее монтируют

Установка автоматического болларда - это земляные работы, бетон, кабель и настройка гидравлики. Столб не крепят к асфальту. Цикл работ один: от разметки и приямка до гидравлики и пусконаладки.

Состав рубежа. Шахта (гильза) в фундаменте, выдвижной столб, гидростанция или электромеханический блок, дренаж, гофры под кабель и рукава высокого давления, фотоэлементы или индукционная петля, пост охраны или контроллер СКУД. Один шкаф может вести несколько столбов в линии.

1. Обследование. Ширина проезда, покрытие, уклон, питание, место шкафа. Без схемы подземных коммуникаций копать нельзя.
2. Схема установки боллардов. Точки столбов, шаг (обычно не больше 1500 мм), трассы кабеля и РВД, место гидростанции.
3. Вскрытие покрытия и приямок. Асфальт пилим, плитку снимаем вручную. У коммуникаций - шурфы и дальше лопатой.
4. Основание и дренаж. Песок, щебень, отвод воды в ливневку или насос. Без сухого дренажа шахта встает льдом зимой.
5. Выставка шахт. Уровень в двух плоскостях, верх фланца вровень с покрытием или на 5-10 мм выше, с запасом на осадку бетона.
6. Бетонирование. Каркас, заливка с вибратором, набор прочности. Раньше этого автоматику в рабочий режим не ставим.
7. Сборка и ПНР. Привод, гидростанция, концевики, датчики, аварийное опускание, синхронность линии, инструкция для охраны.

Установка стационарного болларда короче: яма, арматура, выверка, бетон. Установка ручного болларда еще проще, но яму и вертикаль никто не отменяет. На действующем въезде работы идут с частичным перекрытием, это закладываем в график заранее.

Оборудование для установки боллардов

Монтаж боллардов FAAC

Монтаж боллардов CAME

Монтаж боллардов Smartec

Монтаж боллардов DoorHan

Монтаж боллардов ZKTeco

Монтаж боллардов Блокпост

Какие болларды ставим

Марку и тип выбираем под режим проезда, грунт и класс защиты, а не наоборот. Монтаж ведем по инструкции производителя.

Автоматические

Гидравлика или электромеханика

Шахта, дренаж, блок управления

Пульт, кнопка КПП, СКУД

Парковка, двор, бизнес-центр

Автоматические выдвижные болларды - основной вариант, если нужен контролируемый въезд. Гидравлические модели берут на интенсивный проезд и зиму (часто с обогревом). Электромеханические проще по конструкции и обычно дешевле в закупке. В каталоге: CAME HBD, FAAC J200, DoorHan HB220, ZKTeco TEMID, Блокпост.

Стационарные и съемные

Не уходят в шахту

Постоянное перекрытие периметра

Ручные и телескопические модели

Комбинация с выдвижной линией

Стационарные болларды фиксируют тротуар, газон и карман, где проезд не нужен. Съемные и ручные - для редкого служебного заезда. Телескопические ставят, если под дорогой мало места: коммуникации, плита, подземный этаж. В каталоге: Smartec ST-RD126, ZKTeco BOL1168, Блокпост P600 / Т600.

Противотаранные

Класс K4 / K8 / K12

Расчет на силовой прорыв

Усиленный фундамент и шахта

Банк, гособъект, промышленный КПП

Парковочный столб останавливает случайный наезд. Противотаранный боллард рассчитывают на удар грузовика: диаметр, толщина стенки и глубина фундамента здесь важнее цвета корпуса. В каталоге: Блокпост К4 / К12 и гидравлические комплекты CAME с сертификатом ударостойкости.
